硬盘维修需要什么设备

发布时间：2023-11-17 10:57:17 浏览量：360

硬盘维修需要什么设备？

目前维修硬盘比较好的工具是pc3000 udma，绝大部分硬盘维修或数据恢复公司都配备硬盘维修设备PC-30000 UDMA,改设r设备为目前比较主流的硬件设备。

  PC-3000 UDMA是一种硬件 - 软件解决方案，用于诊断和修复基于SATA（串行ATA）和ATA（IDE）接口的HDD，适用于众多供应商（希捷，西部数据，富士通，三星，迈拓，昆腾，IBM（HGST） ），HITACHI，TOSHIBA），适用于各种容量（从500MB到6TB）和各种外形尺寸：3.5“ - 台式机驱动器，2.5”和1.8“ - 笔记本电脑驱动器。

PC-3000 UDMA与Data Extractor UDMA相结合，构成了PC-3000 UDMA专业系统，可以从SATA，ATA（IDE）HDD恢复数据。如果您想修理这些硬盘驱动器，则只需要PC-3000 UDMA，对于数据恢复，您需要PC-3000 UDMA和Data Extractor UDMA的组合。

PC-3000 UDMA硬件

PC-3000 UDMA PC-3000 UDMA

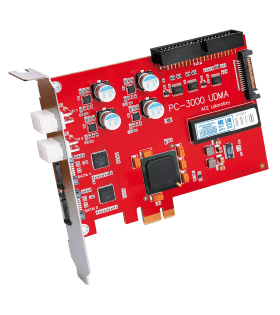

新型PC-3000 UDMA是一款三端口测试板，插入PCI-Express扩展槽，有2个SATA端口（数据传输速度高达133 MB / s）和1个PATA（速度高达100 MB / s）港口。主端口为SATA0，而SATA1为辅助端口，可通过PATA端口切换。PC-3000 UDMA为两个驱动器提供两个同时连接 - 第一个端口用于SATA，第二个端口可用于SATA或PATA（根据您的需要）。因此，您可以同时使用2个SATA驱动器或1个SATA和1个PATA。

在开发基于PCI-Express的新型PC-3000 UDMA系统时，我们使用了上一代基于PCI的PC-3000 UDMA的主要功能，这些功能被证明是最好，最可靠，性能最佳的数据恢复系统。可能，同时保持合理的价格。

处理方式：

SATA x2 - UDMA133，UDMA100，UDMA66，UDMA33，PIO4，PIO3，PIO2，PIO1，PIO0

PATA x1 - UDMA100，UDMA66，UDMA33，PIO4，PIO3，PIO2，PIO1，PIO0

两个端口是可分离的，但是当它们都在使用时它们是相互依赖的。由于PC-3000 UDMA基于单通道PCI-Express总线，因此当第一个通道满载时（第二个通道减少不超过20％），第二个通道的性能会略有下降。同时，该技术解决方案可以降低电路板的总成本，并使其对中小型数据恢复公司更具吸引力。

读取两个HDD驱动器的性能

读取两个HDD驱动器的性能

根据该图，新PC-3000 UDMA上两个通道的读取速度远远高于PCI总线上上一代PC-3000 UDMA的读取速度。

电源适配器

板上控制器上有一个双通道电源适配器，提供独立的+5 V，+ 12V电源，可防止过压和电流过载。在任何意外情况下，HDD电源自动关闭。

此外，每个通道都有一个带有特殊管理软件的反馈电路，该软件控制供电电压值并通知用户有关馈电电路的任何问题。

PC-3000 UDMA板的资源管理

PC-3000 UDMA最重要的新功能之一允许将PC-3000实用程序和Data Extractor任务作为单独的OS进程启动。“PC-3000资源管理器”软件使用新的PC-3000 UDMA非常简单有效。“PC-3000资源管理器”管理端口和相关的流程活动，控制端口的状态，检查流程条件并在必要时终止流程。

一旦进程启动，它可以使用多个端口。例如，每个端口可以使用两个进程，或者一个进程可以使用两个端口。



PC-3000 UDMA中的端口选择过程



PC-3000 UDMA资源管理器

PC-3000 UDMA套件

PC-3000 UDMA-E控制器

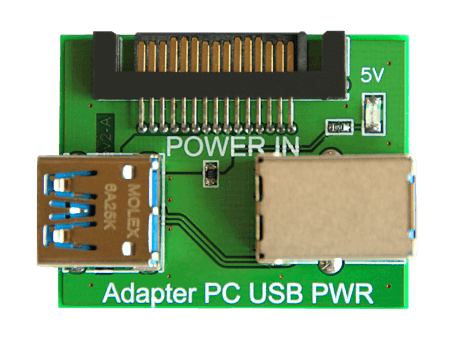

PC-USB PWR适配器

PC-USB-TERMINAL适配器

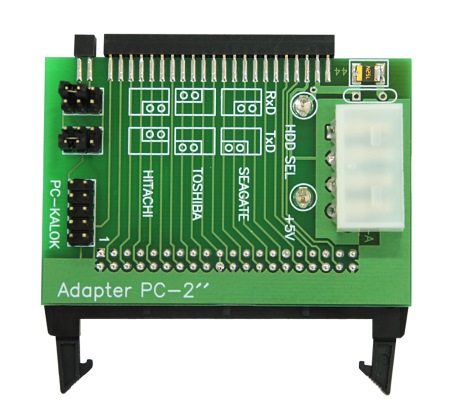

PC-2“适配器

SATA-micro SATA适配器

MX-SAFE适配器

PC-FUJ.SATA适配器

PC-QUANTUM适配器

PC-SAMSUNG适配器

PC-SEAG.SATA适配器

PC-SEAGATE适配器

PC-TOSH.SATA适配器

PC-WD3.5“适配器

PC-WD2.5“适配器

ATCS，ATDA探针解锁

USB 2.0 Defender电缆

SATA RAID版（100 cm）电缆

UDMA80（80厘米）扁平电缆

IDC10（30厘米）电缆

MX-SAFE电源线

SATA HDD（100厘米）电源线

PATA HDD（85厘米）电源线

PATA-SATA（15厘米）电源适配器

PC-3000 UDMA软件，资源数据库

用户手册

PC-3000 UDMA套件

PC-3000 UDMA套件PC-USB PWR适配器PC-USB-TERMINAL适配器PC-FUJ.SATA，PC-QUANTUM，PC-SAMSUNG，PC-SEAG.SATA，PC-SEAGATE，PC-TOSH.SATA，PC-WD3。 5“，PC-WD2.5”连接器HDD 10针电缆  如何连接PC-USB-TERMINAL适配器如何连接PC-SEAG.SATA适配器PC-MX-SAFE适配器用于安全模式测试仪中的MAXTOR HDD （ATCS） ，ATDA）用于解锁HITACHI / IBM HDD PC-2“适配器，用于连接2,5”和1,8“HDD PC微型SATA适配器  SATA RAID版（100 cm）电缆UDMA80（80 cm）扁平电缆  HDD SATA（ 100厘米）电源线HDD PATA（85厘米）电源线
